映翰通高架橋光纖冗余環網輸
tongxun jiaotong
映翰通
背景描述：
•高架橋是交通運輸重要的組成部分，由于搭建在高支撐的支柱上，視頻及圖像監控就顯得異常重要
•高架橋設施需24小時開通，因此在晝夜溫濕度變化、現場抖動等方面，所用設備需滿足寬溫度濕度要求及通過相關抖動測試的要求。
•為保證網絡運行的穩定可靠，高架橋采用光纖環網搭建，并擁有快速自愈能力，保證信息的可靠傳輸。
•出于成本考慮，所搭建的網絡在滿足所有要求的同時，應達到最優性價比。
映翰通產品與方案：
使用產品：
ISF 2008D 8端口環網型導軌式工業以太網交換機；
ISF 3010D 10端口環網型導軌式千兆工業以太網交換機；
方案描述：

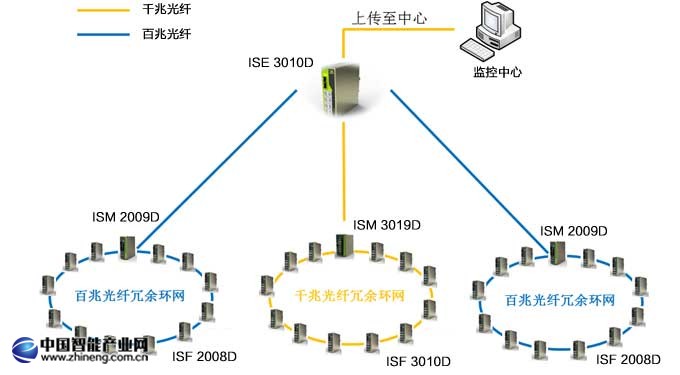

•高架橋頭尾分別采用兩個百兆光纖冗余環網，中部采用一個千兆光纖冗余環網進行網絡搭建。
百兆環現場節點采用 ISF2008D(2個百兆光口，6個百兆電口)，兩個百兆光口用于環網搭建，六個百兆電口用于現場設備接入；
•百兆環上聯節點采用 ISM2009D(網管型交換機，3個百兆光口，6個百兆電口)作為主控節點，兩個百兆光口用于環網搭建，一個百兆光口用于將信息傳至匯聚層交換機，六個百兆電口用于現場設備接入；
千兆環現場節點采用 ISF3010D(2個千兆光口，8個百兆電口)，兩個千兆光口用于環網搭建，八個百兆電口用于現場設備接入；
•千兆環上聯節點采用 ISM3019D(3個千兆光口，16個百兆電口)作為主控節點，兩個千兆光口用于環網搭建，一個千兆光口用于將信息傳至匯聚層交換機，十六個百兆電口用于現場設備接入；
•匯聚層交換機采用ISE3010D(非網管型交換機, 2個千兆光口，4個百兆光口， 4個百兆電口)，兩個百兆光口用于匯聚兩個百兆環網的數據，一個千兆光口用于匯聚千兆環網的數據，另外一個千兆光口用于將全部信息回傳至監控中心。ISE3010D可依據需求安置在任意一個環網主控節點的設備柜中。
方案及產品特點：
•方案采用的ISF環網型交換機支持環網，無需配置直接成環，即插即用對于簡單冗余環網的搭建，ISF不僅可以保證網絡可靠性，還可以最大限度的節約搭建環網的成本。
•ISF3010D能夠建立千兆冗余環網和級聯，利用千兆光纖網絡帶寬的優勢，可以高效地支持視頻、圖片、狀態監測等多種形式監測數據的傳輸。
•InSwitch具備極高的可靠性，產品通過高等級電磁兼容性檢測，工作溫度：-40~85 ℃，金屬外殼無風扇散熱技術，IP40防護等級，能夠在嚴酷的環境中可靠、穩定地工作。
