研為科技19英寸工業平板電腦在電力SCADA系統中的應用
smartgrid
深圳市研為科技有限公司
系統概述
SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統。SCADA系統是以工業計算機為基礎的DCS與電力自動化監控系統；它應用領域很廣，可以應用于電力、冶金、石油、化工、燃氣、鐵路等領域的數據采集與監視控制以及過程控制等諸多領域。
在電力系統中，SCADA系統應用最為廣泛，技術發展也最為成熟。它在遠動系統中占重要地位,可以對現場的運行設備進行監視和控制，以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能,即我們所知的"四遙"功能.RTU(遠程終端單元),FTU(饋線終端單元)是它的重要組成部分。在現今的變電站綜合自動化建設中起了相當重要的作用。
系統說明
SCADA系統是以工業計算機為基礎的生產過程控制與調度自動化系統。它可以對現場的運行設備進行監視和控制。
由于各個應用領域?qū)CADA的要求不同，所以不同應用領域的SCADA系統發展也不完全相同。
SCADA系統在電力系統中的應用最為廣泛，技術發展也最為成熟。它作為能量管理系統（EMS系統）的一個最主要的子系統，有著信息完整、提高效率、正確掌握系統運行狀態、加快決策、能幫助快速診斷出系統故障狀態等優勢，現已經成為電力調度不可缺少的工具。它對提高電網運行的可靠性、安全性與經濟效益，減輕調度員，實現電力調度自動化與現代化，提高調度的效率和水平方面有著不可替代的作用。
SCADA在鐵道電氣化遠動系統上的應用較早，在保證電氣化鐵路的安全可靠供電，提高鐵路運輸?shù)恼{(diào)度管理水平起到了很大的作用。在鐵道電氣化SCADA系統的發展過程中，隨著工業計算機技術的不斷發展，不同時期有不同的產品，同時我國也從國外引進了大量的SCADA產品與設備，這些都帶動了鐵道電氣化遠動系統向更高的目標發展。
體系結構
硬件
通常SCADA系統分為兩個層面，即客戶/服務器體系結構。服務器與硬件設備通信，進行數據處理和運算。通常，工業平板電腦的觸摸功能用于人機交互，如用文字、動畫顯示現場的狀態，并可以對現場的開關、閥門進行操作。還有一種“超遠程客戶”，它可以通過工控機的有線或者無線通信功能，通過Web發布在Internet上進行監控。硬件設備(如PLC或者工業平板電腦)一般既可以通過點到點方式連接，也可以以總線方式連接到服務器上。點到點連接一般通過串口(RS232)，總線方式可以是RS485，以太網等連接方式。
軟件
SCADA由很多任務組成，每個任務完成特定的功能。位于一個或多個機器上的服務器負責數據采集，數據處理（如量程轉換、濾波、報警檢查、計算、事件記錄、歷史存儲、執行用戶腳本等）。服務器間可以相互通訊。有些系統將服務器進一步單獨劃分成若干專門服務器，如報警服務器，記錄服務器，歷史服務器，登錄服務器等。各服務器邏輯上作為統一整體，但物理上可能放置在不同的機器上。分類劃分的好處是可以將多個服務器的各種數據統一管理、分工協作，缺點是效率低，局部故障可能影響整個系統。
通信
以工業計算機或者工業服務器為基礎，SCADA系統中的通信分為內部通信、與I/O設備通信、和外界通信?？蛻襞c服務器間以及服務器與服務器間一般有三種通信形式，請求式，訂閱式與廣播式。設備驅動程序與I/O設備通訊一般采用請求式，大多數設備都支持這種通訊方式，當然也有的設備支持主動發送方式。SCADA通過多種方式與外界通信。如OPC，一般都會提供OPC客戶端，用來與設備廠家提供的OPC服務器進行通訊。因為OPC有微軟內定的標準，所以O(shè)PC客戶端無需修改就可以與各家提供的OPC服務器進行通訊。
產品概述

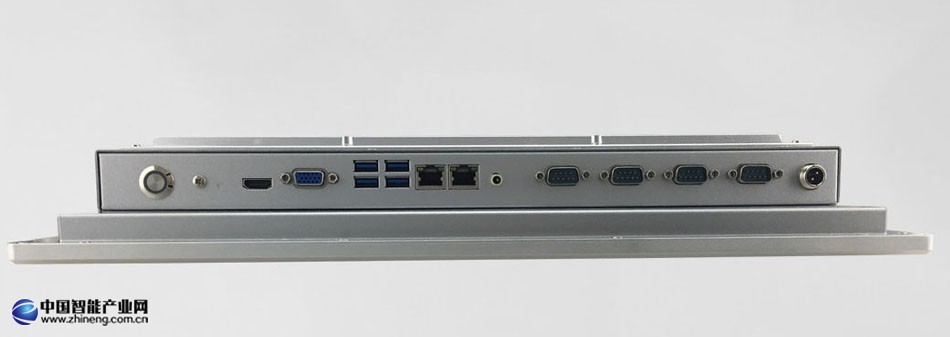

PPC-1900J 是研為科技將其在十余年間積累的工業自動化、信息化的經驗與前沿IT技術相結合而研發的工業平板電腦產品。該系列產品面向通用監控組態軟件市場，主要為電力SCADA系統和燃氣SCADA系統提供穩定性強、故障率低、高性能和性價比高的硬件平臺支持。作為工業自動化系統中的基礎硬件平臺，可以為各類SCADA系統提供工業計算機硬件解決方案。最新產品完全支持微軟的32/64位Windows 7和Windows Server 2008操作系統，以及OFFICE軟件、軟件運行框架和環境和常見的數據庫系統（MSSQL和MYSQL）。全系列產品均配備了英特爾千兆網絡接口和內置MINI-PCIE接口用以安裝高速WIFI模塊，在保證數據告訴傳輸?shù)耐瑫r，也同時保證了數據的及時性。整體鋁合金無風扇密閉設計工藝，在保證系統穩定性的前提下，既增加了產品的靈活性和美觀度，同時又提高了使用的便捷性，使您能夠快速構建基礎工業監控系統。
產品要求
1.操作系統： Microsoft Windows 7 x64。
2.運行軟件： Visual Bisic 6.0, Microsoft Office 2010, SQL server。
3.顯示要求： 17英寸或19英寸工業級電阻式觸摸屏。
4.接口要求：

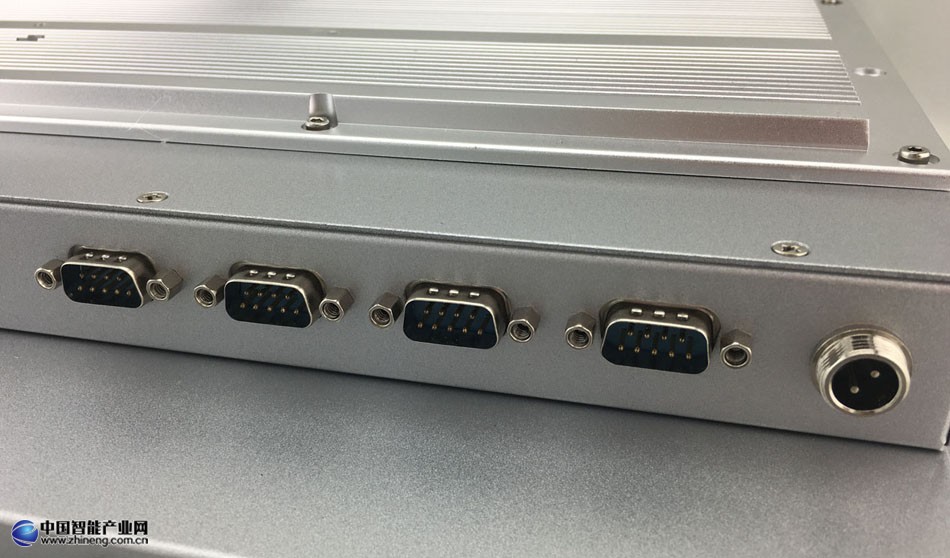

4.1串行接口：需要4個RS232串行接口連接其他設備（至少一個RS422/RS485接口）。
4.2USB接口：需要2~3個USB3.0高速傳輸接口。
4.3網絡接口：需要兩個千兆以太網接口。
4.4無線網絡：支持Intel 300Mbps WIFI通信模塊，配置兩個高靈敏度天線。
5.存儲要求：需要配置至少1TB容量機械硬盤（可選固態硬盤）。
6.內存大?。褐С諷O-DIMM DDR3L 1600MHz,最大支持4GB內存。
7.處理器：低功耗Intel Bay Trail-D J1900 2.0GHz~2.41GHz四核處理器。
8.設計要求：無風扇嵌入式設計，整機保持良好的防塵性能。
9.安裝要求：支持嵌入式安裝和VESA安裝（100mm*100mm / 75mm*75mm）。
10.環境要求：鋁合金外殼，通過抗震和抗沖擊測試，以及防塵測試。
